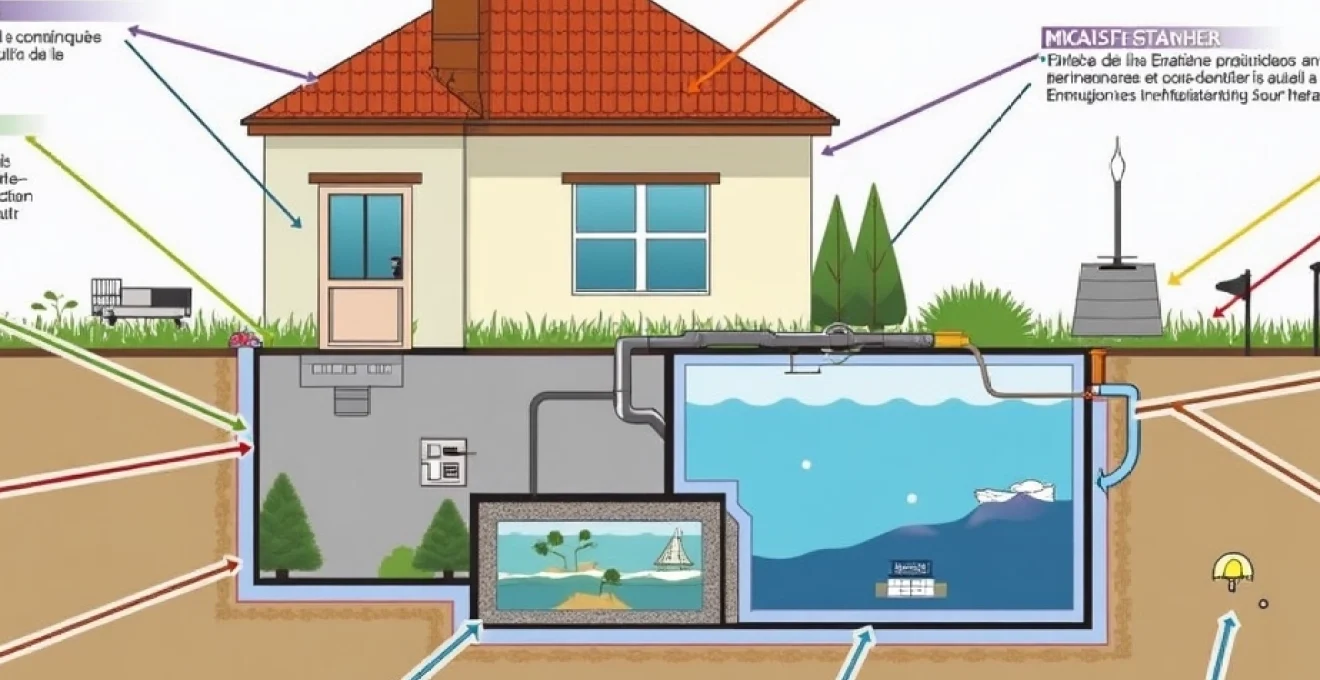

L’installation d’une fosse septique sous une habitation représente un défi technique et réglementaire majeur qui nécessite une expertise approfondie. Cette configuration particulière, bien que parfois nécessaire dans certains contextes urbanistiques contraints, soulève des questions cruciales de sécurité structurelle, de conformité réglementaire et de faisabilité technique. Les propriétaires confrontés à cette situation doivent naviguer entre les exigences strictes du Code de la santé publique, les contraintes géotechniques spécifiques aux excavations sous bâtiment, et les défis d’accès pour la maintenance future.
La complexité de ce type d’installation dépasse largement celle d’un système d’assainissement traditionnel en extérieur. Les risques d’affaissement structural , les problématiques de ventilation et d’étanchéité, ainsi que les contraintes d’accès pour l’entretien transforment chaque projet en un cas unique nécessitant une approche sur mesure. Cette réalité technique explique pourquoi de nombreux professionnels recommandent d’explorer toutes les alternatives possibles avant d’envisager une telle installation.
Réglementation française pour l’installation de fosses septiques sous habitation
Article 7 du code de la santé publique et contraintes d’implantation souterraine
L’article L1331-1-1 du Code de la santé publique établit le cadre juridique fondamental régissant les installations d’assainissement non collectif. Ce texte impose des obligations strictes concernant l’implantation des systèmes de traitement, particulièrement lorsqu’ils se situent à proximité immédiate ou sous les bâtiments d’habitation. La réglementation précise que toute installation doit garantir la protection de la santé publique et préserver la qualité des eaux souterraines et superficielles.
Les contraintes d’implantation souterraine sous bâtiment nécessitent une attention particulière aux distances de sécurité. Bien que le code ne formule pas d’interdiction absolue pour les installations sous habitation, il exige une justification technique rigoureuse démontrant l’absence d’alternatives viables. Cette justification doit s’appuyer sur une étude de faisabilité complète intégrant les aspects géotechniques, hydrogéologiques et structurels du projet.
Arrêté du 7 septembre 2009 modifié : distances réglementaires sous fondations
L’arrêté du 7 septembre 2009 modifié par l’arrêté du 27 avril 2012 précise les prescriptions techniques applicables aux installations d’assainissement non collectif. Ce texte établit des distances minimales de sécurité qui, dans le contexte d’une installation sous bâtiment, deviennent particulièrement contraignantes. La distance de 3 mètres minimum par rapport aux fondations des bâtiments peut être réduite sous conditions techniques strictes et avec l’accord du Service Public d’Assainissement Non Collectif (SPANC).
L’adaptation de ces distances pour une installation souterraine sous habitation nécessite une dérogation spécifique justifiée par une étude technique approfondie. Cette dérogation doit démontrer que les mesures compensatoires mises en place garantissent un niveau de sécurité équivalent à celui offert par les distances réglementaires standard. Les autorités compétentes examinent particulièrement les dispositifs de protection contre les infiltrations et les mesures de surveillance de l’intégrité structurelle.
DTU 64.1 P1-2 : normes techniques pour systèmes d’assainissement enterrés
Le Document Technique Unifié (DTU) 64.1 P1-2 constitue la référence technique incontournable pour la conception et la mise en œuvre des systèmes d’assainissement enterrés. Ce document établit les règles de l’art applicables aux installations sous bâtiment, en précisant les exigences de résistance mécanique, d’étanchéité et de durabilité. Les prescriptions du DTU deviennent encore plus critiques lorsque l’installation se situe sous la structure porteuse d’un bâtiment.
Le DTU impose notamment l’utilisation de cuves à résistance renforcée classe H20 pour les installations susceptibles de supporter des charges importantes. Cette classification technique garantit une résistance minimale de 20 tonnes par mètre carré, indispensable pour supporter le poids des fondations et de la structure supérieure. Le document précise également les modalités de mise en œuvre du remblayage et les caractéristiques des matériaux de protection contre les agressions chimiques et mécaniques.
Procédure de demande d’autorisation SPANC avant excavation sous bâtiment
La procédure d’autorisation auprès du SPANC pour une installation sous bâtiment suit un processus renforcé qui diffère significativement des demandes standard. Le dossier technique doit inclure une étude de sol géotechnique G2 AVP, un calcul de structure validé par un bureau d’études spécialisé, et un plan de gestion des risques détaillant les mesures de protection et de surveillance. Cette procédure peut s’étendre sur plusieurs mois et nécessite souvent plusieurs échanges avec les services techniques.
Le SPANC exige également la production d’un cahier des charges spécifique pour l’entreprise d’installation, détaillant les compétences requises et les certifications nécessaires. L’autorisation finale reste conditionnée à la validation de l’ensemble des mesures compensatoires et peut inclure des prescriptions particulières de surveillance et de maintenance. Cette procédure rigoureuse vise à garantir la sécurité de l’installation et la protection de l’environnement sur le long terme.
Analyse géotechnique et contraintes structurelles des installations souterraines
Étude de sol G2 AVP : capacité portante et stabilité des fondations
L’étude géotechnique G2 AVP (Avant-Projet) représente un prérequis indispensable pour toute installation de fosse septique sous bâtiment. Cette investigation approfondie détermine la capacité portante du sol, sa stabilité à long terme, et sa compatibilité avec les contraintes d’excavation nécessaires. L’étude doit identifier les caractéristiques mécaniques du terrain sur une profondeur minimale de 6 mètres sous le niveau d’implantation prévu, permettant d’évaluer les risques de tassement différentiel.
Les paramètres géotechniques critiques incluent la cohésion du sol, l’angle de frottement interne, et la présence d’éventuelles formations géologiques instables. L’analyse de la nappe phréatique constitue un aspect particulièrement sensible , car ses variations saisonnières peuvent affecter la stabilité de l’excavation et l’efficacité du système d’assainissement. L’étude doit également évaluer les risques de liquéfaction en cas de sollicitation sismique, conformément aux exigences de l’Eurocode 8.
Les résultats de cette étude conditionnent directement le dimensionnement des fondations et la conception du système de soutènement de l’excavation. La caractérisation précise du comportement mécanique du sol permet d’optimiser la géométrie de la fosse et de définir les mesures de protection nécessaires pour préserver l’intégrité des structures existantes.
Calcul de charge admissible selon eurocode 7 pour excavations profondes
L’application de l’Eurocode 7 pour le calcul des charges admissibles dans le contexte d’excavations profondes sous bâtiment nécessite une approche méthodologique rigoureuse. Le calcul doit intégrer les charges permanentes transmises par la structure supérieure, les surcharges d’exploitation, et les efforts dynamiques potentiels liés à l’utilisation du bâtiment. La méthode de calcul aux états limites ultimes (ELU) et aux états limites de service (ELS) permet de dimensionner précisément les éléments structurels de l’installation.
Les coefficients de sécurité appliqués aux excavations sous bâtiment sont majorés par rapport aux valeurs standard, reflétant les enjeux critiques de cette configuration. Le facteur de sécurité minimal recommandé s’établit à 2.5 pour les charges verticales et 3.0 pour les efforts horizontaux, garantissant une marge de sécurité suffisante face aux incertitudes géotechniques. Ces coefficients tiennent compte des variations possibles des propriétés du sol et des effets à long terme du vieillissement des matériaux.
Le calcul doit également considérer les phénomènes de fluage du sol et les modifications de comportement mécanique liées aux cycles de humidification-séchage. Cette analyse dynamique permet d’anticiper l’évolution des contraintes dans le temps et d’ajuster en conséquence les dispositifs de surveillance et de maintenance.
Gestion des remontées capillaires et étanchéité des cuvelages béton
La gestion des remontées capillaires constitue un défi technique majeur pour les installations souterraines sous bâtiment. Le système d’étanchéité doit protéger simultanément la fosse septique contre les infiltrations extérieures et prévenir la contamination des fondations par les eaux usées. Cette double exigence impose la mise en œuvre d’un cuvelage béton étanche conforme aux prescriptions du DTU 14.1, avec l’utilisation d’adjuvants hydrofuges et de systèmes d’étanchéité par l’extérieur.
La conception du cuvelage doit intégrer des dispositifs de drainage périphérique pour évacuer les eaux d’infiltration et réduire la pression hydrostatique sur les parois. L’efficacité de ce drainage conditionne directement la durabilité de l’installation et la protection des structures adjacentes. Le système comprend généralement un réseau de drains périmétriques connectés à un regard de collecte équipé d’une pompe de relevage automatique.
L’étanchéité du cuvelage nécessite une attention particulière aux points singuliers : traversées de canalisations, joints de construction, et raccordements avec les fondations existantes. L’utilisation de membranes d’étanchéité soudées à chaud ou de résines d’injection permet de traiter efficacement ces zones critiques. La validation de l’étanchéité par des tests d’épreuve avant remblayage garantit l’intégrité du système sur le long terme.
Dimensionnement des systèmes de drainage périphérique et pompage
Le dimensionnement des systèmes de drainage périphérique pour une installation sous bâtiment doit tenir compte des débits d’infiltration maximaux calculés selon les méthodes de l’hydrogéologie appliquée. Le calcul intègre les caractéristiques de perméabilité du terrain, la géométrie de l’excavation, et les variations saisonnières du niveau piézométrique. Cette approche quantitative permet de définir la capacité de pompage nécessaire et les caractéristiques du réseau de collecte.
Les drains périphériques sont généralement constitués de tubes perforés de diamètre 100 mm minimum, enrobés dans un matériau filtrant granulaire de granulométrie 4/20 mm. L’espacement des drains varie entre 2 et 4 mètres selon les caractéristiques du sol , optimisé par modélisation numérique pour garantir une dépression uniforme autour de l’excavation. Le réseau de collecte converge vers un puisard équipé d’une pompe immergée à fonctionnement automatique.
Le système de pompage doit intégrer des dispositifs de redondance pour assurer la continuité du service en cas de panne. Cette redondance comprend généralement une pompe de secours, un système d’alarme de niveau haut, et une alimentation électrique de secours. La télésurveillance du fonctionnement permet une intervention rapide en cas de dysfonctionnement et contribue à la sécurisation globale de l’installation.
La fiabilité du système de drainage conditionne directement la pérennité de l’installation et la sécurité structurelle du bâtiment.
Technologies de traitement adaptées aux contraintes d’espace restreint
Micro-stations d’épuration compactes : SBR et bioréacteurs à membranes
Les micro-stations d’épuration à technologie SBR (Sequencing Batch Reactor) représentent une solution technologique particulièrement adaptée aux contraintes d’installation sous bâtiment. Ces systèmes compacts intègrent toutes les phases de traitement dans une seule cuve, réduisant significativement l’emprise au sol nécessaire. La technologie SBR permet d’atteindre des rendements épuratoires élevés avec des volumes réduits de 30 à 40% par rapport aux systèmes conventionnels, optimisant ainsi l’utilisation de l’espace disponible.
Les bioréacteurs à membranes (MBR) offrent une alternative encore plus compacte, particulièrement adaptée aux contraintes d’espace extrêmes. Cette technologie combine un traitement biologique intensif avec une séparation membranaire ultrafine, garantissant une qualité d’effluent exceptionnelle dans un volume réduit. Les systèmes MBR permettent une réduction volumique de 50 à 60% par rapport aux filières traditionnelles , tout en produisant un effluent directement réutilisable pour certains usages non potables.
L’installation de ces technologies sous bâtiment nécessite une adaptation spécifique des systèmes de ventilation et de contrôle. La gestion des surpressions et la régulation thermique deviennent critiques dans un environnement confiné. Les équipements doivent intégrer des dispositifs de surveillance continue et des systèmes d’alerte précoce pour prévenir tout dysfonctionnement susceptible d’affecter la sécurité de l’installation.
Filières agréées tricel novo et klaro small pour installation enterrée
Les systèmes Tricel Novo bénéficient d’un agrément ministériel spécifique pour les installations en milieu contraint, incluant les configurations sous bâtiment. Cette filière compacte utilise une technologie de lit fixe immergé qui optimise les performances épuratoires dans un volume minimal. La conception modulaire permet une adaptation précise aux contraintes géométriques de l’excavation, avec des configurations horizontales ou verticales selon les possibilités d’implantation.
Les micro-stations Klaro Small représentent une autre solution agréée particulièrement adaptée aux installations souterraines sous habitation. Leur conception robuste résiste aux contraintes mécaniques importantes générées par le poids des fondations et les mouvements de terrain. Le système intègre un traitement par boues activées avec clarification secondaire, garant
d’une qualité d’effluent conforme aux exigences réglementaires les plus strictes. La maintenance simplifiée de ces équipements facilite les interventions dans l’espace contraint sous bâtiment.La certification de ces systèmes pour les installations enterrées garantit leur résistance aux contraintes spécifiques de ce type d’implantation. Les cuves renforcées supportent les charges importantes transmises par les fondations, tandis que les systèmes électroniques intégrés résistent aux conditions d’humidité et de confinement. L’agrément ministériel valide également les protocoles de maintenance adaptés aux contraintes d’accès limitées.
Systèmes à recirculation graf et bionest pour optimisation volumique
Les technologies Graf à recirculation exploitent le principe de la recirculation des effluents pour intensifier les processus biologiques dans un volume réduit. Cette approche permet d’optimiser l’efficacité épuratoire tout en minimisant l’emprise nécessaire sous le bâtiment. La recirculation multiplie par 3 à 4 les performances volumiques par rapport aux systèmes conventionnels, autorisant des installations dans des espaces particulièrement contraints.
Les systèmes Bionest utilisent une technologie de fibres textiles comme support de biomasse, créant une surface d’échange exceptionnelle dans un volume minimal. Cette innovation permet de traiter des charges polluantes importantes avec des dimensions réduites, particulièrement adaptées aux contraintes géométriques des installations sous bâtiment. Le système intègre une régulation automatique des cycles de traitement qui s’adapte aux variations de charge hydraulique et organique.
L’optimisation volumique de ces technologies nécessite une conception hydraulique précise pour maintenir les performances épuratoires. Les débits de recirculation sont calculés selon les caractéristiques de l’effluent et les objectifs de qualité, généralement compris entre 200 et 400% du débit entrant. Cette recirculation intensive impose des contraintes énergétiques spécifiques qui doivent être intégrées dans la conception globale de l’installation.
Protocoles d’installation et mise en œuvre technique spécialisée
L’installation d’une fosse septique sous bâtiment exige un protocole d’intervention rigoureux qui diffère fondamentalement des pratiques standard d’assainissement. La phase préparatoire comprend la sécurisation du chantier avec la mise en place d’étaiements provisoires pour protéger la structure existante pendant les travaux d’excavation. Cette protection structurelle nécessite l’intervention d’un bureau d’études spécialisé pour dimensionner les dispositifs de soutènement temporaires.
La séquence d’excavation doit respecter un protocole strict de terrassement par phases successives, limitant les volumes excavés simultanément pour préserver la stabilité du terrain. Chaque phase d’excavation ne doit pas excéder 20% du volume total et nécessite une validation géotechnique avant poursuite des travaux. Cette approche progressive permet de détecter précocement d’éventuelles instabilités du terrain et d’adapter les mesures de protection en conséquence.
La mise en place de la cuve nécessite l’utilisation d’équipements de levage spécialisés adaptés aux contraintes d’accès limité. Les grues araignées ou les systèmes de treuillage permettent de positionner précisément les éléments dans l’excavation sans compromettre la sécurité des structures environnantes. Le calage définitif de la cuve doit être réalisé selon les tolérances du DTU 64.1, avec un contrôle topographique précis pour garantir les pentes d’écoulement.
Le raccordement des réseaux hydrauliques sous bâtiment impose l’utilisation de techniques spécialisées comme le forage dirigé ou la microtunnelisation pour éviter les tranchées ouvertes. Ces méthodes préservent l’intégrité des fondations existantes tout en permettant la réalisation des connexions nécessaires. Les joints d’étanchéité doivent être renforcés pour résister aux mouvements différentiels entre la structure du bâtiment et l’installation d’assainissement.
Maintenance préventive et accès technique aux équipements enterrés
La maintenance d’une installation d’assainissement sous bâtiment présente des défis logistiques majeurs qui nécessitent une planification préventive rigoureuse. L’accès aux équipements doit être conçu dès la phase de projet pour permettre les interventions de maintenance sans compromettre la structure du bâtiment. Cette exigence impose généralement la création d’accès dédiés avec des dimensions suffisantes pour le passage des équipements de vidange et de maintenance.
Les trappes d’accès doivent être dimensionnées selon les contraintes d’intervention, avec des dimensions minimales de 80 cm x 80 cm pour permettre la manipulation des pompes et des équipements électromécaniques. La résistance de ces accès doit supporter une charge minimale de 5 tonnes par mètre carré pour autoriser le passage des véhicules légers de maintenance. L’étanchéité de ces trappes constitue un point critique qui nécessite une attention particulière lors de la conception.
La télésurveillance des paramètres de fonctionnement devient indispensable pour anticiper les dysfonctionnements et optimiser les interventions de maintenance. Les capteurs de niveau, de débit, et de qualité d’effluent transmettent en temps réel les données de fonctionnement vers un système centralisé de supervision. Cette surveillance continue permet de détecter précocement les anomalies et de programmer les interventions de maintenance selon les besoins réels de l’installation.
Les protocoles de maintenance préventive doivent être adaptés aux contraintes d’accès et aux risques spécifiques des espaces confinés. La formation des intervenants aux techniques de sauvetage en espace confiné devient obligatoire, ainsi que l’utilisation d’équipements de protection individuelle renforcés. La planification des interventions doit intégrer les contraintes d’occupation du bâtiment et les mesures de protection des occupants pendant les opérations de maintenance.
Gestion des risques sanitaires et environnementaux spécifiques
Les risques sanitaires associés aux installations d’assainissement sous bâtiment nécessitent une approche de gestion intégrée qui dépasse les mesures standard de protection. La confinement des effluents dans un espace clos sous habitation génère des risques spécifiques d’accumulation de gaz dangereux et de contamination microbienne. Cette situation impose la mise en place de systèmes de ventilation forcée dimensionnés selon les débits de production gazeux calculés.
La surveillance de la qualité de l’air ambiant devient cruciale pour détecter d’éventuelles fuites de gaz toxiques comme le sulfure d’hydrogène ou le méthane. Les détecteurs de gaz fixes avec seuils d’alarme à 10 ppm pour H2S et 500 ppm pour CH4 assurent une protection continue des occupants du bâtiment. Ces systèmes doivent être reliés à une centrale d’alarme qui déclenche automatiquement les procédures d’évacuation en cas de dépassement des seuils critiques.
La protection des eaux souterraines constitue un enjeu environnemental majeur qui nécessite des mesures de confinement renforcées. Le système d’étanchéité doit intégrer une double barrière avec surveillance de l’espace inter-membrane pour détecter précocement toute dégradation. Les piézomètres de surveillance implantés en amont et en aval hydraulique permettent de contrôler l’évolution de la qualité des eaux souterraines et de détecter d’éventuelles contaminations.
La gestion des risques d’explosion impose l’application stricte des réglementations ATEX (Atmosphères Explosives) pour la conception des installations électriques. Les équipements électriques doivent être certifiés pour une utilisation en zone ATEX 2 (présence occasionnelle d’atmosphère explosive), avec des enveloppes de protection adaptées et des systèmes de mise à la terre renforcés. Cette exigence s’étend à tous les équipements présents dans un rayon de 3 mètres autour de l’installation d’assainissement.
La sécurité d’une installation sous bâtiment repose sur la redondance des systèmes de protection et la surveillance continue des paramètres critiques.
Les plans d’urgence spécifiques aux installations sous bâtiment doivent intégrer les procédures d’évacuation des occupants, les mesures de confinement des pollutions, et les protocoles d’intervention des services de secours. Cette planification d’urgence nécessite une coordination étroite avec les autorités locales et les services d’intervention spécialisés. Les exercices périodiques de simulation permettent de valider l’efficacité des procédures et de maintenir la préparation des équipes d’intervention.
